前回、前々回で作製したベースボードですが、3台のPC3を冷却（放熱）するために、4基ものPCファンを取り付けています。

　すべてのPCファンが稼働すると、初期型のPS3が“最大戦速”となった時と同じぐらいの爆音になります。

　そこで、PC用のファンコントローラーを使って、回転数を制御することにしました。

　ScytheのPCファンコントローラー、「Kama Meter」（SCKM-1000）です。
（すでに販売終了のため、入手困難）

＃「Ultimate Storage Machine」に使っているものと、まったく同じものです。

　4chのPCファンをコントロールすることができます。
（加えて、PCファンに障害が発生すると（回転数が400rpmを下回ると）、アラームを発報してくれます）

　また、今回は使用しませんが、4chの温度センサーをモニタリングすることもできます。
（その他、オーディオのボリュームコントロールもできます）

　ファンコントローラーを作動させるためには、+12Vと+5Vとの、2種類のDC電源が必要となります。

　出力電圧の異なる2つのACアダプターを用意してもよいのですが、別の方法を採ることにします。

　秋月電子通商さんに、ちょうどよいキットがあったので、これを使うことにしました。「2出力 スイッチング電源キット」（購入価格：700円）です。

　出力電流は、+12Vが3Aまで、+5Vが1Aまで取ることができます。今回使用するPCファンの定格電流は0.25Aで、4基で1Aとなるので（いずれも+12V駆動時）、十分な出力を得ることができます。

　スイッチング電源の入力電圧は、+16～40Vとなっています。

　ちょうどここで、「VAIO Note Z」（PCG-Z1X/P）のACアダプターが余っていたので、これを使うことにしました。出力電圧は、まるでこれに合わせたかのように、+16Vです。

　DCプラグの形状は、EIAJ#5（外形：φ6.3mm）なので、これに合うDCジャックを、千石電商さんで購入しました。

　電源の入力側は、標準の状態では、2ピンのターミナルブロックをハンダ付けするようになっています。

　ここに、今回使用するDCジャックをハンダ付けできるよう、フライスマシンを使って、プリント基板を加工します。
（端子の形状に合わせて、φ1.0mmの穴を、横長にします）

　また、DCプラグ側も、3端子あるうち、1つを引き抜いてしまいます。

　とりあえず、電源部が完成しました。

　試しにテスターで出力電圧を測ってみたところ、+12.01Vと+5.00Vとだったので、けっこうな精度です。

＃商用電源（AC100V）から、直接DC12VとDC5Vとを作ってもよいのですが、商用電源系は、素人が下手に手を出すと「電気火災」の危険性があるため、メーカー製のACアダプターを一段かませて所望の電圧を得るという、いちばん安全な方法を採りました。

　出力側も、2ピンのターミナルブロック（×2個）ではなく、FDD電源コネクタ（4ピン）に交換しておきます。

　ファンコントローラーを取り付けるため、シナ合板でステーを作りました。

＃木造ってところが、なんとも・・・ですが。0xF9C7

　ベースボードを切り出した余りの木片を、サーキュラーソウを使って、寸分の狂いもなく切り出してあります。

　ファンコントローラーとスイッチング電源とを固定したところです。
（写真は、天地逆さまです）

　スイッチング電源の基板は、5mmのスペーサーをかまして固定してあります。

　PCデスクの天板裏面に固定したところです。
（写真は、真下から見上げています）

　このような感じで、取り付けられました。

　PCファンは、2,000prmぐらいに設定すると、風切り音があまり気にならなくなります。

　メイン機とも、トータルコーディネートできました。

＃やっぱし、コーディネートは、こうでぃねぇと。0xF9C7

　前回の続きです。

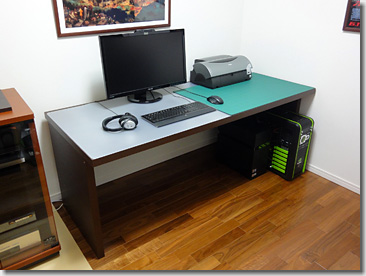

　こちらが、現在のPCデスクです。

　横幅は、1,800mmあります。

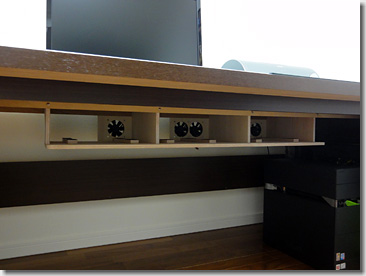

　ベースボードを取り付けたところです。

　本体右背面に、高速PCファンが位置します。

　本体左背面は、HDMIケーブル、LANケーブル、電源ケーブルを引き出すため、隔壁はありません。

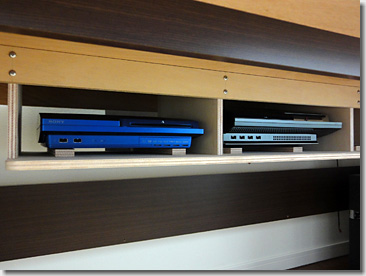

　PS3本体を設置したところです。

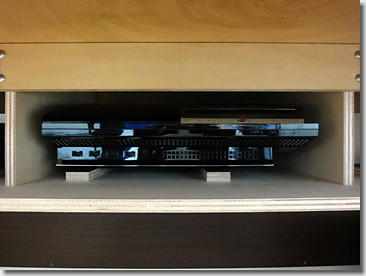

　第一世代のPS3。

　間口の高さは、第一世代のPS3を基準に設計しているので、天地ギリギリです。

　第五世代のPS3。

　こちらは、若干余裕があります。

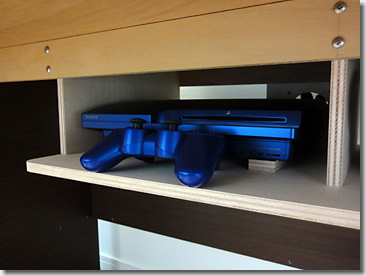

　手前のスペースには、コントローラーを置けるようになっています。

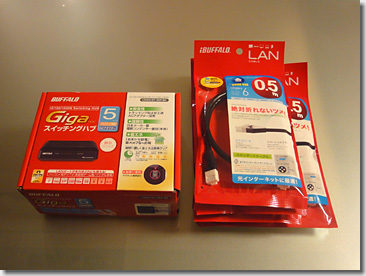

　PS3の設置に合わせて、スイッチングハブも新調してみました。

　これまでは100Base-TXのスイッチングハブを使っていましたが、1000Base-Tのギガビットスイッチングハブ（LSW3-GT-5EP/BK）に交換しました。
（ついでに、LANケーブルも、Category6に）

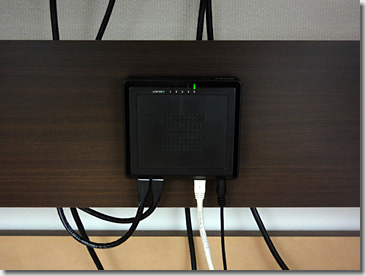

　このような感じで、デスク中央足下に固定しました。

　いきなり始まりましたこの企画。

　「ホームシアターの構築」では、我が家に手作りでホームシアターを作ってしまいましたが、今度は家の中に“ゲームセンターを作ってしまおう”というものです。
（略して、「ホームゲーセンの構築」）

　どのようなホームゲーセンとなるか、乞うご期待っ!!0xF9CE

　ということで、まずはベースボードを製作します。

　いつものとおり、イメージを基に、ささっと図面を引いて、木材を加工してもらいました。NC加工により、寸分の狂いもなく仕上げられています。

　設置場所としては、直接目に触れるところではないので、シナ合板を組み合わせて使うことにしました。

　ベースボードの一部は、膝が当たっても痛くないよう、アールを付けて（角を落として）あります。

　確認のため、仮組みしたところです。

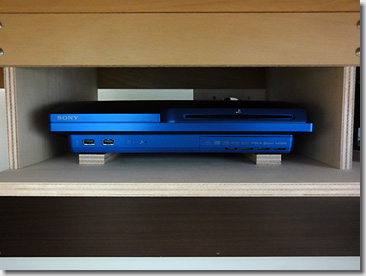

　第五世代のPS3（CEJH-10007、CECH-2500A）を仮設置したところです。

　放熱効果を高めるため、ベースボード上に直接設置するのではなく、15mmの“ゲタ”を履かせることにしました。

　ゲタの間隔は、PS3の底面にある4つのゴム足に、ぴったりはまる長さにしてあります。

　これにより、前後方向にはスライドさせることができますが、左右方向にはズレないようになっています。

　第一世代（初期型）のPS3（CECHA00）を仮設置したところです。

　こちらも、4つあるゴム足にぴったり合う間隔にしてあります。

　この“ゲタを履かせる”というアイデアは、ちょっとした思い付きからのものです。

　PS3の取扱説明書（クイックリファレンス）には、「壁などから10cm以上離して設置。密閉式のAVラックなど、熱のこもる場所に設置して使わないでください。」との記述があります。

　この注意書きに従えば、本体サイズにぴったり合うように設えたベースボード内に収容するのは、“もっての外”ということになります。

　実際、初期型のPS3は、高い確率で「YLOD」（Yellow Light of Death、基板のハンダ付けの熱劣化による起動不能障害）が発生しているようですが、これまでまったく不具合なく動いていた“貴重な”初期型のPS3が、ベースボード内に収容したばっかりに壊れてしまったのでは、元も子もありません。

　このYLODを防ぐためには（できるだけ起きないようにするためには）、「縦置きに設置する」というのが、有効な方法のひとつのようです。

　縦置きにすることによって、本体側面の廃熱効果（本体を横置きにして正面から見た時の、本体右側面の排気フロー）が改善されるようです。

　また、本体を裏返してみると、本体底面にも、吸気口として薄いスリットが開けられていることが分かります。
（初期型PS3の吸排気フローに関する詳しい解説は、こちらなどが参考となります）

　そこで、横置きの状態で、縦置きの吸排気フローを、「擬似的に模してみる」ことにしました。

　といっても、大して難しいことをしている訳ではなく、本体とベースボードとの間に枕木のような木材を敷いて、周囲の空気が無理なく吸排気されるような「空間」を稼いでいるだけです。

　とはいっても、間隔を開けただけでは心配なので、お得意の(?)、PCファンを使った強制空冷（廃熱）をすることにします。

　PCファンは、取付スペースの関係で、φ80mmのものを使います。

　このPCファンには、動作音の大きさによって（風量の大小によって）、究極静音タイプ/超静音タイプ/標準タイプ/高速タイプの4タイプがありますが、今回は最大の風量を得るために、高速タイプ（2,800rpm、41.15CFM、29.9dB(A)）を選びました。

　このPCファンのフィンは、ゴルフボールのような「ディンプル」が、ランダムに刻まれています。

　これにより、風切り音の低減と風量の拡大を果たしている（そうです）。

＃クルマのタイヤにおいても、トレッドパターンをランダムに配置することにより、走行ノイズの低減を果たしているものがあります。それと似たような感じですね。

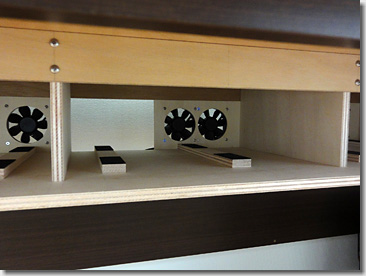

　PCファンを取り付けたところです。

　第五世代のPS3の背後には1基、第一世代のPS3の背後には、発熱量を考慮して2基のPCファンを、排気方向に取り付けてあります。

　4基もの高速PCファンが同時に稼働すると、けっこうな“爆音”状態になりますが、背に腹は代えられません。
（これについては、別途、対策を採ることにします）

　“ゲタ”には、防振対策として、1mm厚のスポンジゴムを貼っておきます。
（安っすぃ～ゴムを使うと、経年変化で劣化して、本体のプラスチック部分と融着してしまうので注意）

　PS3の標準の状態では、10mm角のゴム足により、「点」で支えられていますが、帯状に切り出したスポンジゴムに替えることにより、「面」で支えるようにします。これにより、本体荷重を分散し、引いては不要振動を抑えることができます（たぶん）。

＃西川のムアツ布団と同じような感じですね。（違うか）0xF9C7

　初期型のPS3とのクリアランスです。左右側面には、30mmほどマージンを取ってあります。

　本体右背面および本体右側面からの排気を、2基の高速PCファンで強制的に掃き出します。

＃市販では、PS3本体にアタッチする（追加で取り付ける）タイプの冷却用ファンが出ていますが、このような結果が・・・。下手に本体に余計なモノを取り付けて、緻密に計算された吸排気フローを乱してしまうよりは、“素直な方法”の方が、効果が高いようです。0xF9CE

（つづく）

　つづいて、またもお届け物が。

　SONYのスーパーオーディオCDプレーヤー、「SCD-XA5400ES」（希望小売価格：176,400円、購入価格：117,810円）です。

　マルチチャンネルインテグレートアンプ、「TA-DA5400ES」と、デザイン的に統一されています。

　信号出力は、HDMI、光、同軸に加えて、バランス出力も備えています。

　さらに、「SCD-XA5400ES」と「TA-DA5400ES」とを、HDMIケーブルで接続することにより、「H.A.T.S.」（High quality Audio Transmission System）機能を有効とすることができます。

　プレーヤーとアンプとを接続する、HDMIケーブルです。

　HDMIケーブルにも、「ES」の名を冠した製品（DLC-9150ES）があり、わずか1.5mで74,970円（希望小売価格、受注生産品）とかいう、ものすごい製品がありますが、とてもそんなものは買えないので、その下のグレードのもの（DLC-HE10XF）にしました。

　ケーブルには、DLC-9150ESと同じ「シルバーコーティングワイヤー」（銀メッキ銅線）が使われ、プラグには、振動伝搬を抑えるために、亜鉛ダイカストケースが使われています。

　ということで、さっそく試聴です。

　YMO好きとしては、まずはこれ。「UC YMO」（Ultimate Collection of Yellow Magic Orchestra）です。

　SACDラボさんのレビューにも、嬉しくなっちゃうようなコメントが寄せられていますが・・・、

弾力と解像度。SACDでハイファイYMO

　「SACDでYMOを聴いてもどうよ？　あのシンセ♪が高音質になるのかい？」

　とお思いのアナタ、ぜひこのSACDを聴いてみてください。かなり凄い音にビックリすると思います。

（続きを読む）

　本当に、そのとおりでした。0xF9CF

　これまで、SACDを、PlayStation 3（初期型）にて聴いていましたが、そこから出る音とは、面白いくらいに、まったく異なる音がします。
（もっとも、3万円台の汎用機と、17万円台の専用機とで、音が違わなかったら困りますが）

　まずは、ユキヒロさんの叩くドラムセット、特にバスドラムの暴力的なくらいの重低音。立ち上がりの鋭い、殴られるようなアタック音に驚かされます。「こんな音が入っていたのかっ!!」と。

　つづいて、キョウジュ（とホソノさん）の奏でるシンセサイザー。艶やかというか、煌びやかな高音と、ずっしり重く、分厚い低音。アナログシンセならではの高次倍音まで、しっかり聴き取ることができます。ここでもまた驚かされます、「こんな音まで含まれていたのかっ!!」と。

　耳で感じる音を、言葉で表すことは難しいのですが、視覚的なイメージに言い換えると、「大好きな映画を、これまで何度もDVDで観ていて、ある日、Blu-ray DiscのHDリマスター版で、改めて観てみた時の感動」、とでも言いましょうか。

　泣きたくなるようなセンチメンタルな主旋律を持つ「Tong Poo」（東風）、その音の広がりや密度には、心の底から驚かされました。子供のころ、初めてYMOを聴いた時の感動が、再び甦ってきました。まるで、目の前で弾いてもらっているような、そんな臨場感です。それぐらい、解像度の高い音がします。

　まさに、「Hi-FiなYMO」でした。素晴らしいっ!!0xF9CB

（以下、編集中）

　ヘルベルト・フォン・カラヤン指揮、ウィーン・フィルハーモニー管弦楽団演奏、「ホルスト：組曲≪惑星≫」。1961年の名演を、2011年にDSD化したものです。

　なにやら、またお届け物が届きました。

　ハヤミ工産さんのHAMILeXブランド、NAシリーズ（インテリアファニチャー）の「NA-751」（希望小売価格：39,900円、購入価格：18,600円）と「NA-712」（希望小売価格：29,400円、購入価格：13,900円）です。

　「NA-751」は縦型のAVラック、「NA-712」は横型のTVボードで、設置場所に合わせて、縦型と横型を購入しました。

　NAシリーズは、キャスターを取り付けるか否かを選択できるようになっていますが、フローリングの上で重量物を収容したAVラックを動かすと、床面が傷だらけになってしまうため、キャスターは取り付けないことにします。

　組み立てキットには、床面保護用のフェルトシートが付属していますが、安っちぃ～モノしか付いていないため、市販の厚手のフェルトシートを購入しました。フェルトシートには、「滑り止め」のタイプと「滑る」タイプの2種類があります。

　縦型のラックには、AVアンプ（TA-DA5400ES）を収容し、ケーブル類の挿抜にラックを前後させる必要があるため、「滑る」タイプを貼り付けます。横型のラックには、「滑り止め」のタイプを貼り付けます。

　このように、フェルトシートをラックの底面に貼り付けます。

　フェルトシートは、できるだけ面積が広くなるよう切り出し、ラックの重量が分散するように（単位面積あたりの重量が軽くなるように）します。

＃付属のフェルトシートは4枚しかなく、かつ1枚あたりの面積が狭いため、重量物を収容して長期間経過すると、フェルトシートの形にフローリングが凹んでしまいます。

　こちらは、これまで使用していたDENONさんのAVラック、「ARC-3501」（希望小売価格：44,100円）です。（けっきょく、仮設置したまま現在に至る）0xF9C7

＃同じシリーズで、横型のモデル、「ARC-3502」（希望小売価格：50,400円）も出ていたのですが、いつの間にかディスコンになってしまっていたため、仕方なく今回のAVラックとTVボードとの組み合わせとなりました。

　設置したところです。

　「Karimoku」の家具とも、色的に統一されました。

　AVラック上段は、5400ES兄弟を収容しています。

　マルチチャンネルインテグレートアンプ、「TA-DA5400ES」（希望小売価格：262,500円）と、スーパーオーディオCDプレーヤー、「SCD-XA5400ES」（希望小売価格：176,400円）です。

　下段は、「我が青春のESシリーズ」にて紹介したコンポーネントを収容しています。（現在は使用していません）

　メインスピーカー用のプリメインアンプ、「TA-F555ESG」（1989年発売、定価：128,000円）と、サラウンドスピーカー用のパワーアンプ、「TA-N330ES」（1989年発売、定価：44,800円）です。

　TVボード右側は、、BSチューナー、「SAT-333ESG」（1990年発売、定価：79,800円）と、CDプレーヤー、「CDP-X55ES」（1989年発売、定価：89,800円）です。

　左側は、FM/AMチューナー、「ST-S333ESG」（1989年発売、定価：49,800円）と、カセットデッキ、「TC-K555ESG」（1989年発売、定価：99,800円）です。

　こちらのクマさんは、一昨年に訪れた「BMW Welt」から連れてきたものです。“可愛い”というよりは、“賢そう”な顔をしています。
