前回の続き。

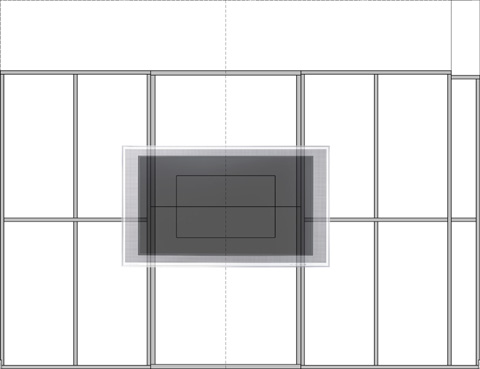

　こんな感じで、ベニア合板を組み合わせて、「モノコックフレーム」(?)を作ります。ちょうど、下り天井の奥行きに、ぴったり合わせます。

　52インチのBRAVIA（KDL-52X2500）だけで46.5kg、壁掛けユニット（SU-WL51）で9.5kg、合計56.0kgもの荷重が掛かります。

　現在、強度計算中ですが、30mm厚の合板と、24mm厚の合板の組み合わせでいけそうです。

　「シアターパネル」と命名します。

　気付いた方は、気付かれた（気付かなかった方は、まったく気付かなかった）と思いますが、こちらやこちらにあるFlashムービーには、ある特殊な処理が施してあります。

　本論からは外れますが、少し解説します。（もと画像屋の自己満足ですが）0xF9C7

　まず原画像です↑。

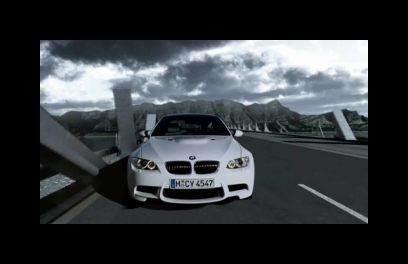

　Border()関数で、周囲に作業領域を確保します↑。

　GaussianBlur()関数で、ぼかし効果（ガウシアンフィルタ）を掛けます↑。

　原画像の中で、明るい部分が強調されたようなイメージになります。

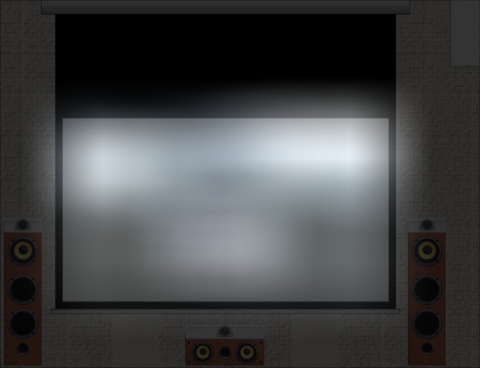

　Composite()関数で、背景の上に、Plusモード（輝度値を合算）で合成します↑。

　プロジェクターから投射された光が、スクリーン上で周囲に拡散したようなイメージになります。

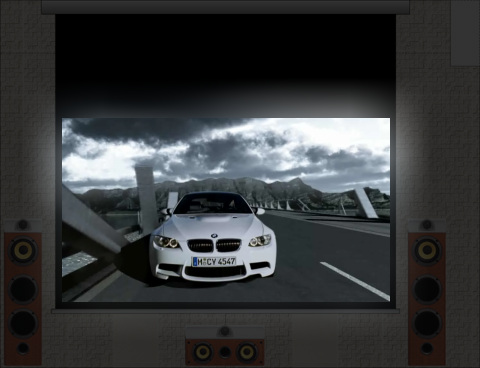

　さらに、Composite()関数で、原画像をOverモード（上書き）で合成します↑。

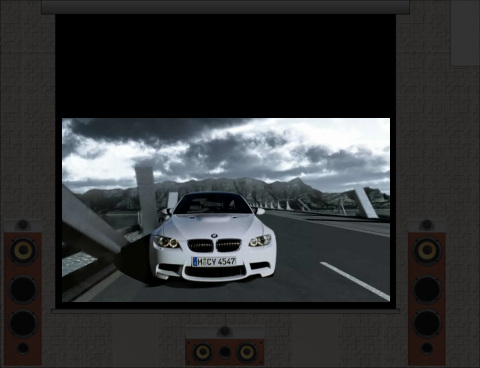

　比較のため、背景の上に、単純に原画像を合成したイメージを載せます↑。

　単純な合成では、なんとなく薄っぺらい感じが拭えません。明らかに、拡散効果を加えた方が、リアリティが増しています。

　この処理を、動画像のすべてのフレームに施すことにより、画像中の明るい部分の動きに合わせて、拡散光も付いていくような視覚効果を得ることができます。

　前回の続き。

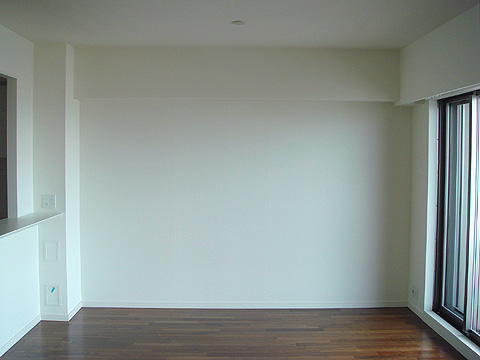

　BRAVIAおよび100インチスクリーンを設置する壁面です。

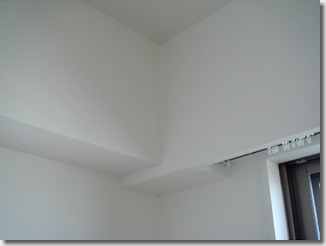

　シアターパネルを設置するためには、この「下り天井」の部分をいかに美しく仕上げるかが、ポイントとなりそうです。

（動画は本国BMW AGさんから拝借）

　前回の続き。

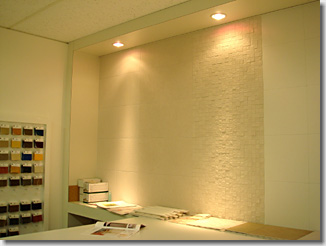

　青山の某・Ｍ井デザインテックのショールームで、INAXさんの「エコカラット」の施工イメージを確認↑。

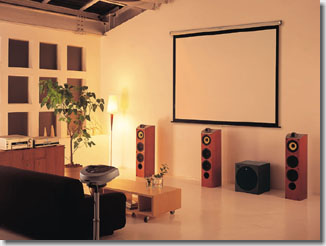

　ソニーさんのフルハイビジョン・ホームシアターは、こんな感じ↑。

　ということで、IllustratorとPhotoshopを使って、お絵描き。

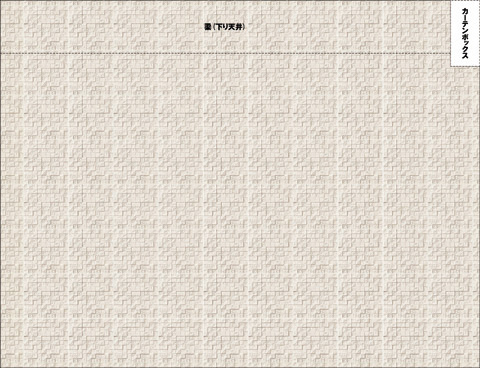

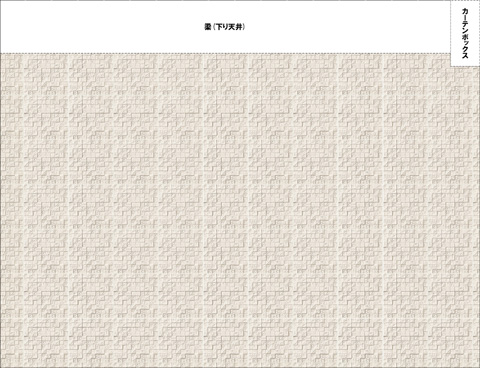

　まずは、普通に施工した場合↑。

　天井高は、2550mmありますが、カーテンボックスの部分と、下り天井（高層階のため）の部分があるため、壁面全体に施工することはできません。

　そこで、現在構想中の「とある仕掛け」を施すことにします↑。

　これにより、壁面いっぱいにエコカラットを施工できるようになります。あわせて、BRAVIAも壁掛け設置できるようになります。

（動画は本国BMW AGさんから拝借）

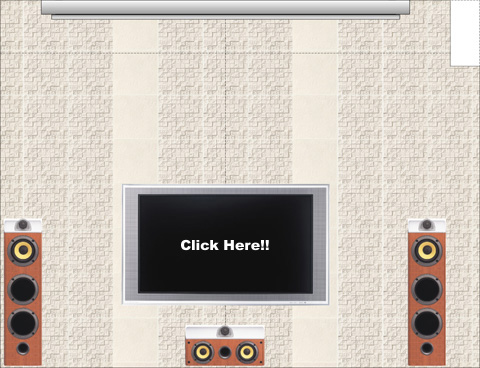

　BRAVIA（KDL-52X2500）と、フロントスピーカー（SS-X90ED・SS-CNX70ED）を配置すると、こんな感じ↑。

＃ちなみに、X2500シリーズの52インチモデルは「生産完了」となったので、間もなく新モデルが・・・。

　さらに、空間コーディネート例のとおり、同系色の「プレシャス モザイク カッセ」と「ニューナチュラル」をブレンド。

　縦にアクセントを入れることより、天井高を、より高く見せることができます。（おそらく）

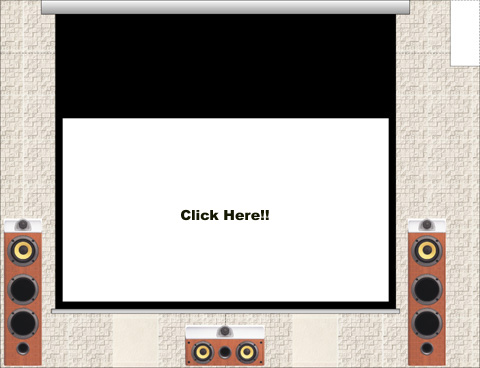

　100インチのスクリーンを展開すると、こんな感じ↑。

（マウスカーソルを画像の上に）

　音場は、5,400mm×3,600mm（12畳分）。

　まずは、52インチのBRAVIA（KDL-52X2500）を置いてみる。

（マウスカーソルを画像の上に）

　つづいて、100インチのスクリーンを設置。プロジェクターは、フルHDパネル「SXRD」搭載の「VPL-VW50」。

　スクリーンサイズは、幅2,214mm。視聴距離は、52インチBRAVIAよりやや後退し、2,500mm。

（マウスカーソルを画像の上に）

　限界値を知るために、120インチのスクリーンで設計。

　スクリーンサイズは、幅2,657mm。視聴距離は、100インチの時よりもさらに後退し、3,000mm。

　迫力はあるだろうが、ここまで大きくなってしまうと、スクリーンを巻き上げてBRAVIAを観る時の視聴距離が長くなり過ぎてしまい、実用的でない。

　やはり、100インチか、大きくても110インチぐらいだろうか。
