Snapmaker 2.0 - 電源ユニットの静音化

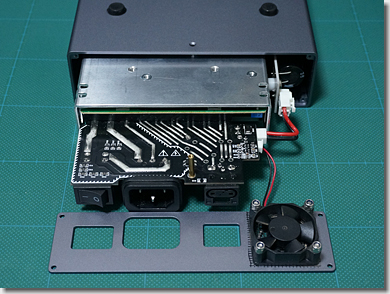

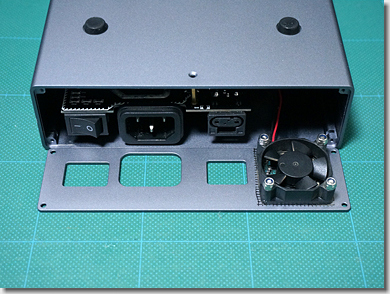

　背面の四隅にある1.5mmの六角ボルトを緩めると、背面パネルを取り外すことができます。

　さらに、1.5mmの六角ボルトを1ヶ所、2.5mmの六角ボルトを4ヶ所緩めると、電源ユニット本体を引き出すことができます。

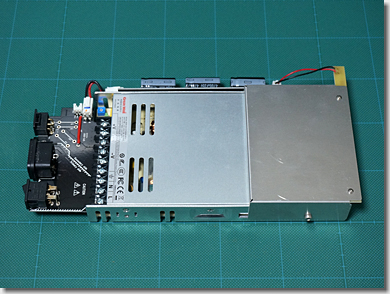

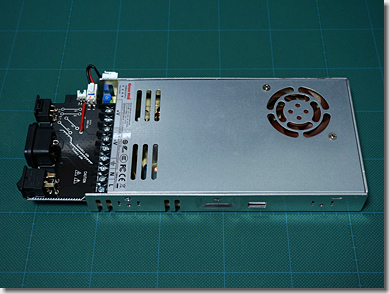

　電源ユニット本体です。

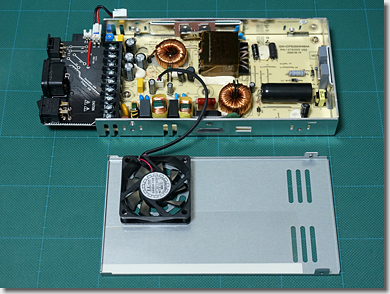

　「爆音」の冷却ファンを交換する前に、電源ユニット本体の内部にも、冷却ファンが付いているため、これを交換します。

　60mm角の、厚さ15mmのPCファンで、型番は、「D60SH-12B」とあります。

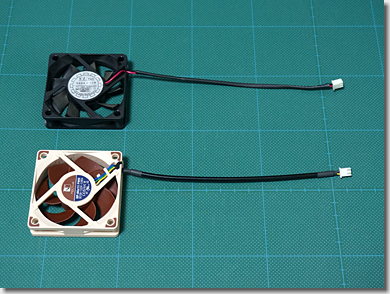

　交換する、PCファンです。

　静音PCファンといえば、Noctua。オーストリアのメーカです。

「デュアルCPUマシンを作る(12) - RAIDアレイの作製」（2022年3月26日）

　作製中の「デュアルCPU/デュアルGPU」マシンの上部です。

　「デュアルCPU/デュアルGPU」マシンでも、

「デュアルCPUマシンを作る(12) - RAIDアレイの作製」（2023年2月18日）

　リヤパネルを取り付け、Jetson TX2の起動を確認します。

　「タイニー・ファランクス」でも、お世話になっている、優れモノの静音PCファンです。

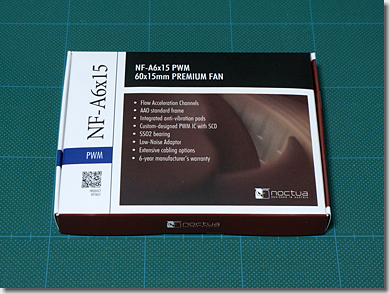

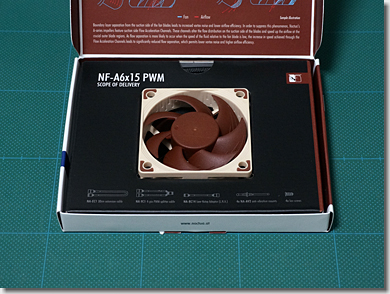

　交換品は、オリジナルと同じサイズとなる、「NF-A6x15 PWM」を選びました。

　別にPWM制御をする訳でもないので、通常の電圧制御の「NF-A6x15 FLX」でも良かったのですが、40mm角のPCファン（後述）と揃えるため、このモデルにしました。

＃秋葉原での販売値段も、同じでしたし。

　諸元を比較しておきます。

　交換により、流量が7割程度になってしまっていますが、騒音レベルは11.2dB(A)低下し、体感で3割程度となっており、大幅な静音化が果たせそうです。

＃肝心な、静圧が不明なところが難点ですが。

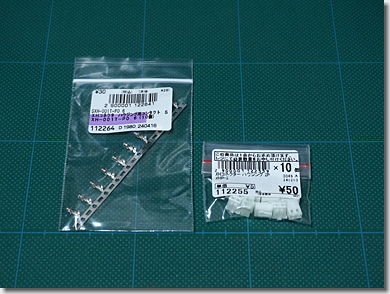

　配線接続用に、JSTのXHコネクタのハウジングとコンタクトピンを用意しておきます。

　秋月電子通商で、2Pのコネクタハウジングが5円/個、コンタクトピンが3円/個でした。

＃部品代よりガソリン代の方が高いという・・・。0xF9C7

　黄線（+12V）と黒線（GND）の極性を間違えないようにし、2Pのコネクタを取り付けます。

　PWM制御はしないため、緑線（回転信号）と青線（PWM信号）は、コネクタの直前で切りっぱなしにしてあります。

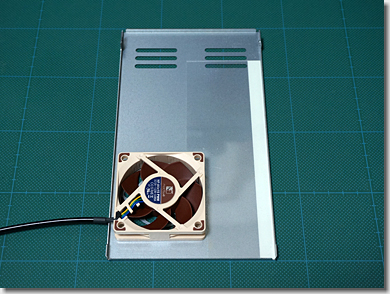

　Noctua付属のタッピングビスにて、天板に固定します。

　天板を元に戻して、電源ユニット本体の静音化、完了です。

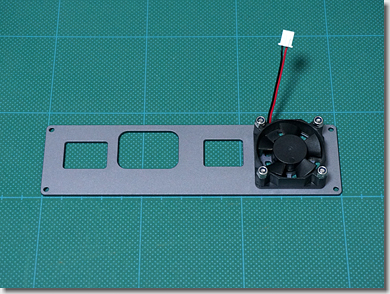

　つづいて、今回のメインディッシュである、電源ユニット背面の冷却ファンの交換に取り掛かります。

　冷却ファンの大きさは、35mm角の、厚さ10mmで、市場ではあまり見掛けないサイズのものでした。

　しかも、電源電圧は+24Vで、「なんで、普通に+12V使わないんだよ！」という感じです。

　まぁ、Snapmakerへの供給電圧が+24V（14.5A, 350W）なので、致し方ないといえば致し方ないのですが。

＃「でも、電源ユニット本体内部では、+12V使ってたじゃん！」0xF9C7

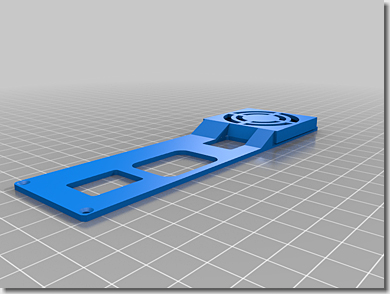

　海外のSnapmakerのエンスージアストの皆さんは、3Dプリントモジュールを使ってバックプレートを造形し、40mm角のPCファンを取り付けているようです。

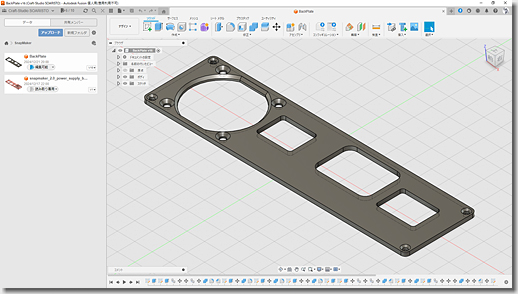

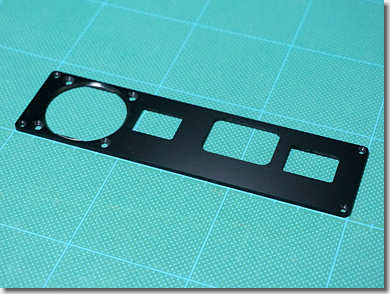

　んが、職人の場合は天の邪鬼なので、CNCモジュールを使ってアクリル板を切削し、バックプレートを作製することにします。
