ミラーカム3（MRC-2024）の取付(2) - Audi R8編

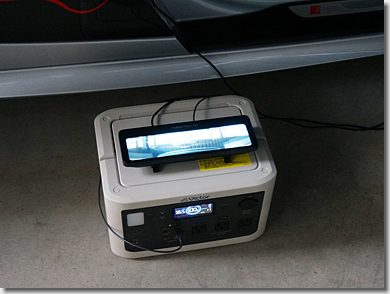

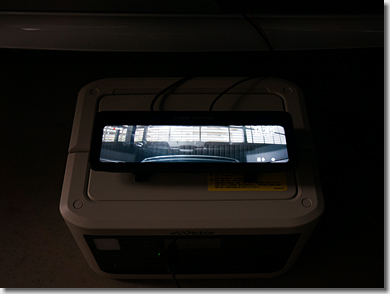

　ポータブル電源を使ってMirrorcam 3を起動し、リヤカメラの映り具合を確認します。

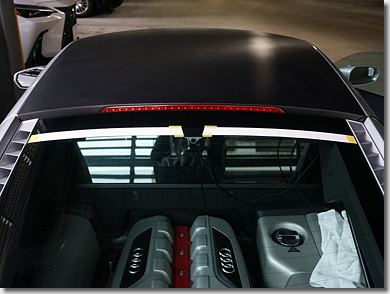

　リヤ可変スポイラーの上端にマスキングテープを貼り、左右の中央に、赤マジックでマークを付けておきます。

＃ちなみに、Audi R8のV10エンジンは、車両左側に微妙にオフセットされています。

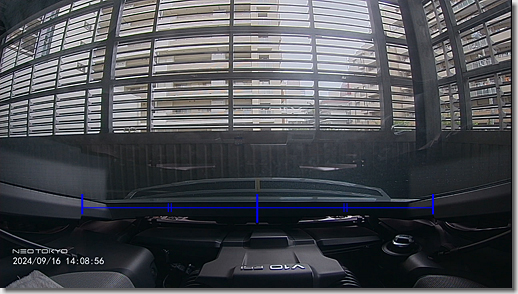

　リヤ可変スポイラーに付けたマークが、Mirrorcam 3のモニターの中央に来るよう、左右のCピラーの位置などを確認しつつ、リヤカメラの向き（パン方向）を微妙に調整します。

　調整後、両面接着シートを完全に貼り付けます。

＃タイムコストに追われるショップでは、ここまで手の込んだことはやってくれまい。0xF9D1

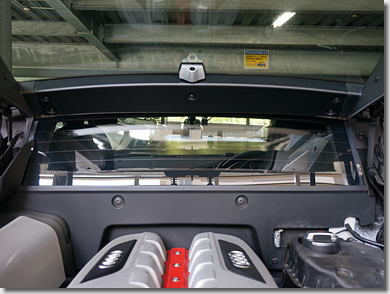

　このような感じで、精確に左右シンメトリーに取り付けることができました。

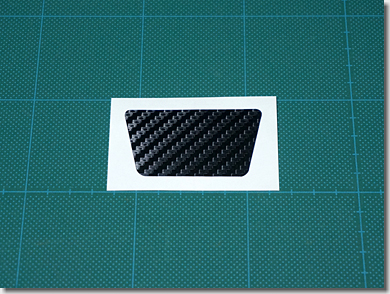

　リヤカメラの取付ステーの形状に合わせ、Roland DGのSTiKA（SV-12）を使って、3Mのカーボン調シートを切り出します。

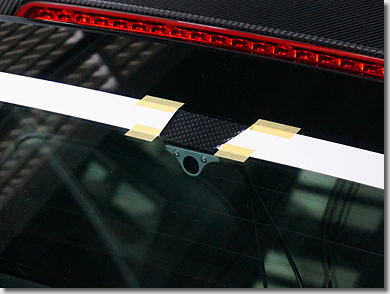

　このような感じで、リヤカメラを取り付けた両面接着シートの裏面を覆うことで、直射日光から保護するようにします。

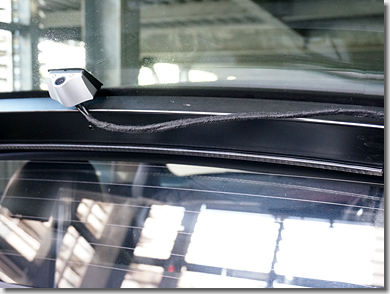

　リヤカメラのケーブルとセキュリティLEDのケーブルとをまとめた上で、tesaの「フリース粘着テープ」を、スパイラル状に巻いておきます。

　一体となった2本のケーブルを、フレームの隙間に押し込んでいきます。

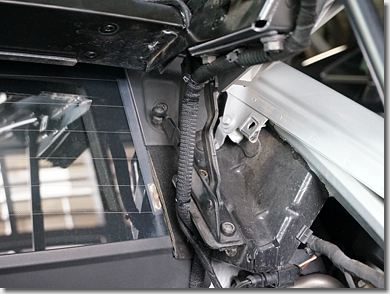

　リヤゲートのヒンジの部分は、純正のケーブルハーネスに沿わせた上で、HellermannTytonの「インシュロック」で結束しておきます。

　リヤゲートのフレームカバーを、元に戻します。

　あとは、リヤドライブレコーダーや、リヤビューカメラ、Akrapovicサウンドコントローラーの取り付けと同様、車室とエンジンルームとを隔てる、“隔壁”を通して、ケーブルを引き込みます。

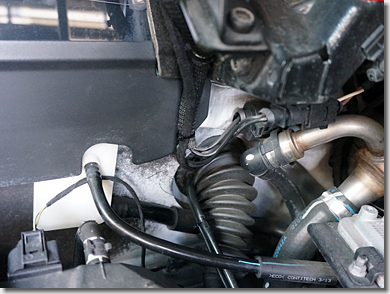

　蛇腹になっているゴムブーツの部分に、カッターで切り込みを入れ、ケーブルを貫通させます。

＃簡単に書いていますが、ここがけっこう難儀します。0xF9D0

　今回は、超高輝度赤色LEDリヤフォグランプの配線も、一緒に施工しました。

「Akrapovicサウンドコントローラーの製作(3) - Audi R8編」（2020年10月18日）

　4種類のケーブルをまとめ、フリース粘着テープを巻き、純正のケーブルハーネスに沿わせ、固定していきます。

　隔壁の車室側の処理も、同様です。

　今回の施工により、リヤビューカメラ（シールド）、エキゾーストバルブコントローラー（2芯）、LEDリヤフォグランプ（2芯）、リヤドライブレコーダー（シールド）、セキュリティLED（シールド＋2芯）のケーブルが通されています。

　すべてのケーブルをまとめ、フリース粘着テープを巻いた後、純正のケーブルハーネスに沿わせた上で、インシュロックで結束しておきます。

＃タイムコストに追われるショップでは、ここまで手の込んだことはやってくれまい。0xF9D1

（自動再生しない場合は、右クリックでメニュー）

　とりあえず、「Mirrorcam 3」のリアカメラの取り付け、完了。

（つづく）
