2017年の11月に納車されまして、早6年10ヶ月が経過し、約39,000kmほど走行していますが、バッテリーはまったく交換していませんでした。
＃いままでよく持ったなぁと。0xF9C7
冬季になり気温が下がると、エンジンが掛かりにくいことがあったため（特に毎年2～3月ごろ）、この機会に交換しておくことにしました。
選択したのは、安心の日本製。
Panasonicの「Caos Blue Battery」、欧州車用の「WDシリーズ」の「N-105-35H/WD」です。
このWDシリーズ、すでに生産終了品のようですが、まだ調達はできました。（購入価格：28,990円）
ちなみに、Caosバッテリーに換えると「カーオーディオの音質が変わる！」とか、黛 健司 氏が言っているようですが、まぁ、話半分に聞いておくということで・・・。
＃職人は「エンジン音が最高の音楽」なので、カーオーディオはほとんど聴かないため、あまり関係なし。0xF9F8
Audi純正のパッテリーは、写真を撮り忘れましたが、「000 915 105 CC」（68Ah 380A AGM）というものが付いていました。（VARTA製）
んが、しかし、バッテリー適合表で検索すると、Audi R8 V10には、ちょっと容量が小さいような・・・。0xF9D0
標準が95Ahで、寒冷地仕様が105Ahっぽいので、この際、容量の大きい方にすることにしました。
もちろん、ドイツ好きとしては、Bosch製のバッテリーも調査し、「BLACK-AGMシリーズ」という格好いい名前の、「BLA-105-L6」というものも検討しました。
んが、しかし、重量が29.8kg、長さが393mmと、かなりオーバーとなってしまうため、諦めました。（N-105-35H/WDは、重量が25.0kg、長さが353mm）
能書きはこれくらいにして、さっそく交換に入ります。
青○のところのボルト（2ヶ所）を外します。
このような感じで、取り外すことができました。

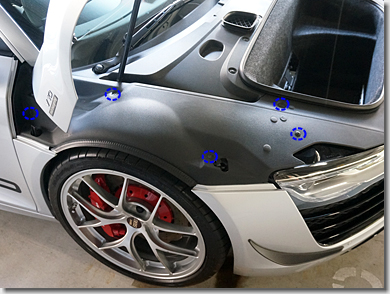

青○のところのボルト（5ヶ所）を外します。
ボンネット側面のエッジになっているところは、今後の作業に向けて、養生テープで保護しておきます。
ホイールアーチに挟み込まれている、プロテクターラバーも外しておきます。

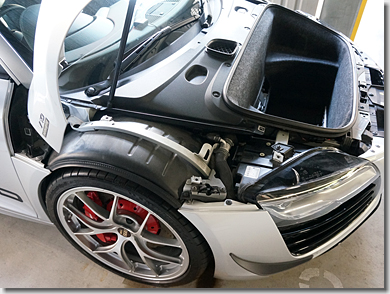

パネルがフリーとなったら、裏面各所に仕込まれている嵌合に気を付けながら、慎重にパネルを外していきます。

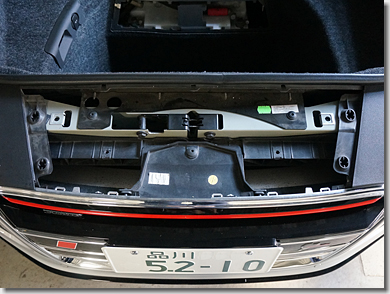

このような感じで、取り外すことができました。
反対側も、同様に取り外します。

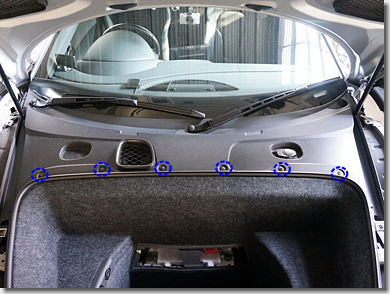

青○のところのボルト（6ヶ所）を外します。

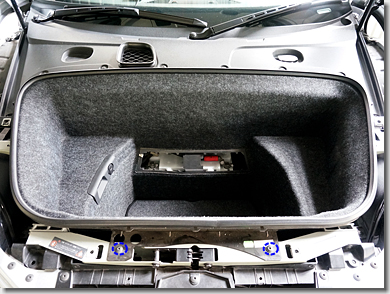

青○のところのトルクスボルト（2ヶ所）を外します。
あわせて、画像では隠れてしまっていますが、LEDランプ（とシガーソケット）に接続されている防水カプラも、忘れずに外しておきます。
これで、バスタブのような形状の「フランク」（フロントにあるトランク）の内張を、取り外すことができるようなりました。
「フランク」（の内張）を、取り外したところです。
フロントセクションの内部が、露わになりました。

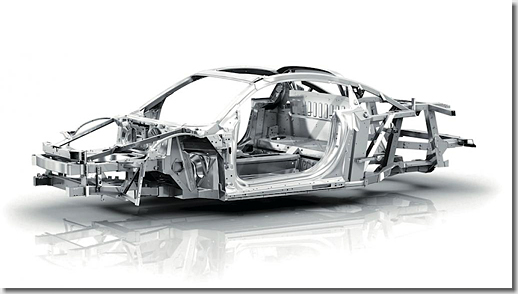

なかなか見ることのできない、ASF（Audi Space Frame）の一部。
多くの市販車は、金属パネルを組み合わせることで、ボディ全体に強度剛性を持たせる「モノコック構造」となっていますが、Audi R8では、画像のように、一部にフレームのような構造を取り入れた「セミモノコック構造」となっています。
この辺りに、「市販車をレーシングカーにした」クルマと、「レーシングカーを市販車にした」クルマとの、剛性の違いが現れているかと。
第一世代のAudi R8は、オールアルミボディで、エンジンフレームの一部にマグネシウム合金が使用されています。
（第二世代では、マグネシウム合金に加え、一部にCFRPも使用）

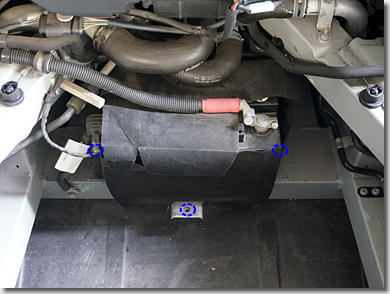

Audi純正のパッテリーです。防寒対策(?)として、ファブリックカバーが掛かっています。
青○のところのボルト（3ヶ所）を外すと、リリースすることができます。
しかし、これを見てください。
quattroなので、フロントアクスルにデフ（ビスカスカップリング）がある関係で、バッテリー搭載位置は、車軸より少し外側（画像の手前側）になっていますが、左右に偏りが出ないよう、完全に中央に配置されています。
ここにも、「レーシングカーを市販車にした」クルマへの拘りが覗えます。

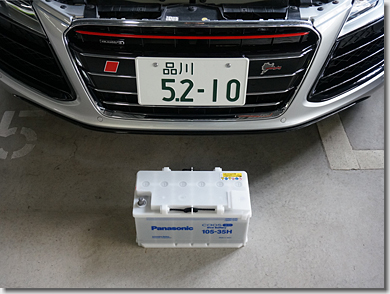

交換する、Panasonicの「Caos Blue Battery」（N-105-35H/WD）です。
かなりの重量物のため（25.0kg）、作業しやすいよう、近場に置いておきます。
＃腰痛持ちは、腰を傷めないよう留意。0xF9FC

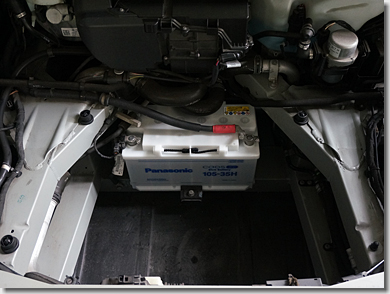

「N-105-35H/WD」に交換したところです。
イグニッションキーを回し、エンジンが正常に掛かることを確認します。
パネル等を取り外した時と逆順に取り付けていき、バッテリーの交換完了です。
当初、バッテリーの交換には、ワイパーアームを取り外さなければならないと思い、リムーバーを購入していましたが、結果、不要でした。
実物を見て見当を付けてから作業すれば、ワイパー下部のパネルを外さずにバッテリーを交換することができます。
後は、左右パワーウィンドウの開閉位置のリセット操作をして、完成。0xF9C6
