エキゾーストの出口に取り付けられた「可変バルブ」を、手元で制御できるようにするユニットを、Porsche 911 Carrers S用（Type 997 Phase 2）とAudi R8 V10 5.2L quattro用に作った訳ですが、
数年経ったいまでも、海外のPorsche乗り達から「作ってくれ～！」とのリクエストが多いことから、しばらくぶりに重い腰を上げて、量産することにしました。
で、ですね。
使っていた電子部品のうちのいくつかは、すでにディスコンになっていたりして、代替部品の調達のため、秋葉原に行ってきました。
今年6月に、秋月電子通商に2Fができたことは知っていたものの、特に行く当てもなく、これまで様子を見ることもありませんでした。
んが、しかし。
今回、たまたま秋葉原店に在庫がない部品を注文し、数日後に届いたということで、1Fのレジに行ってみたところ、「受け取りは2Fでお願いします」とのことで、初めて階上に行くことになりました。

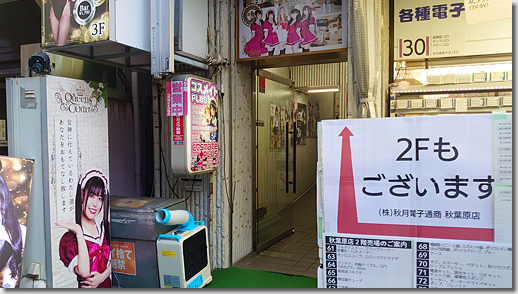

「2Fもあります」って、お、おぉ。0xF9A5
＃ここは、君子が入っていいところなのか？
この猥雑な感じが、秋葉原といえばアキハバラなのですが。0xF9C7
えっと・・・。

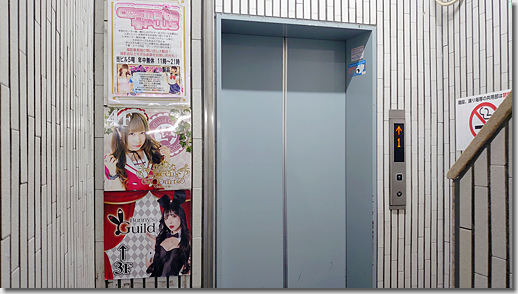

本当に、このビルに「2F店」があるのでしょうかと。0xF9C8

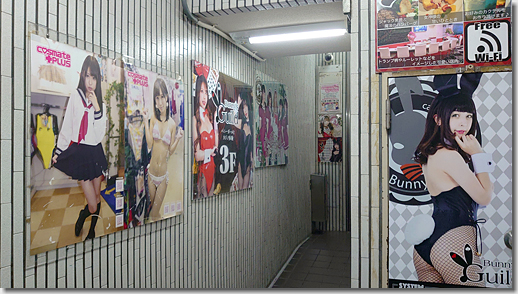

入ったら最後、屈強なお兄さん達に羽交い締めされて、身ぐるみ剥がされるとか。0xF9FC
そうでなくても、運悪く知り合いに目撃されたら、間違いなく誤解されるではないかと。
＃「いつもクールなSOARISTOさん」、存亡の危機。ｗ

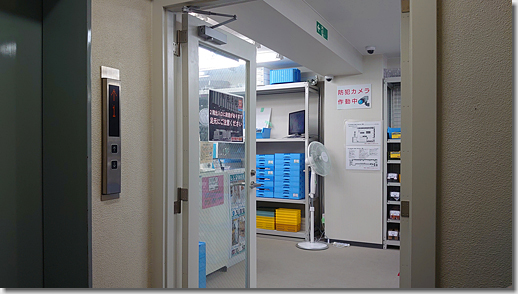

恐る恐る、階段を上ってみると・・・、

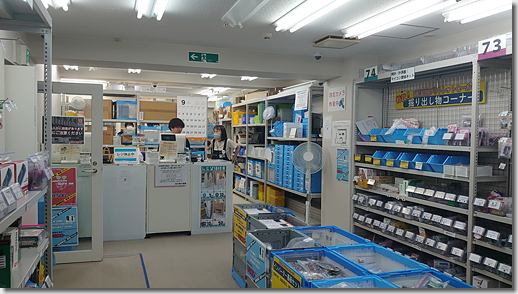

あった～！0xF9CF
って、ふつーのことが、なんでこんなに嬉しいのかと。
＃それは、ココロのどこかに疚しいところがあったからだと。0xF9CA
で、ですね。
「Akrapovicサウンドコントローラーの製作(2) - Audi R8編」（2020年9月12日）
このような感じで、プラスチックケースに、ぴったり収まる形状にしています。
電子部品の取り付けについては、プリント基板を作ってあるので、根気強くハンダ付けすればいいのですが・・・、
問題は、プラスチックケースの加工です。
「Akrapovicサウンドコントローラーの製作(2) - Audi R8編」（2020年9月12日）
プラスチックケースを、「テプラ技」を使って、切削します。
これまでは、Proxxonの「フライス盤」を使って、1つ1つ手作業で加工していた訳ですが、これがとんでもなく七面倒くさい工程なのです。
とても、10個単位で量産する気になりません。
と、いうことで。
せっかく「Snapmaker 2.0」を導入したので、Tiny Phalanxを作った時のアクリル板の端材を使って、治具を作ってみました。

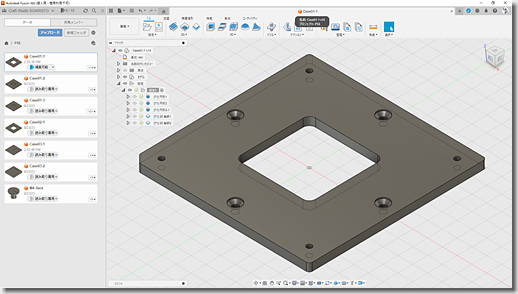

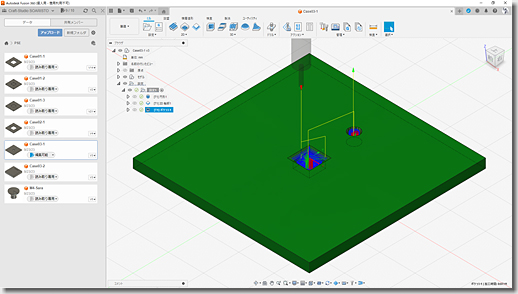

いつものとおり、AutodeskのFusion 360を使います。
TAKACHIのプラスチックケースにぴったり合う治具を作製し、ワークオリジン（センター位置）を合わせてセットすれば、あとは自動的にSnapmaker 2.0が、寸分違わず切削してくれます。
ちなみに、“治具”は英語で「Jig」なんですけど、これは“Typhoon”や“Tsunami”、“Hentai”みたいに、日本語が英語になった訳ではなく、日本語の方が「Jig」の当て字なんだとか。
＃逆に考えると、“治具”という漢字を選んだ明治のヒトは、すごいなぁと。0xF9C5

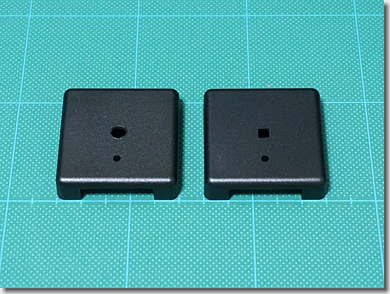

左側は、Proxxonのフライス盤を使って加工した、初期ロット。右側は、Snapmaker 2.0のCNCモジュールを使って加工した、量産ロットです。
CNCモジュールによる加工の違いは、中央部にある“穴”に見ることができます。この穴は、可変バルブの初期状態（開閉）を切り換えるためのスイッチのものです。
フライス盤を使っての手作業では、どうしても丸い穴にならざるを得ませんが、CNCモジュールによる自動制御では、四角い穴を開けることができます。

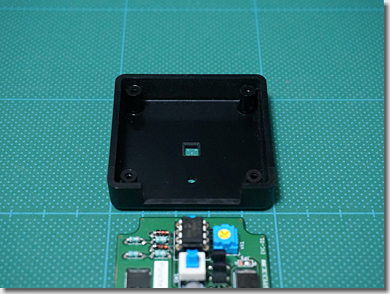

圧巻は、こちら。上蓋の裏面です。
オルタネートスイッチを押した際、上蓋と干渉して戻らなくなることがないよう、四角い穴の周囲に1mmのテーパーを付けてあります。
これはさすがに、手作業では難しい加工です。
と、いうことで。

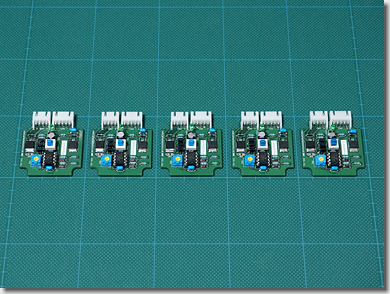

黙々と電子部品をハンダ付けし、

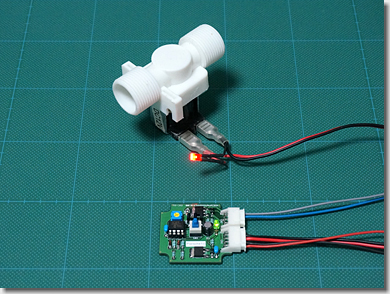

疑似的な電磁バルブ（+12V動作）を接続し、動作確認をして、

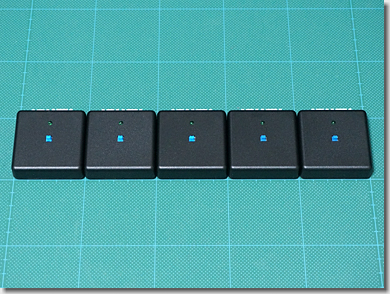

プラスチックケースに収納して完成。
「P板.com」で作ってもらった基板が20枚なので、これを最終ロットとして打ち止めにします。
