前回の続きです。
基台に搭載する各種インタフェースができあがったところで、いよいよ、基台の上部、旋回台座の作製に入ります。
こちらは、今回の作製のキモとなる、「旋回ベアリング」です。
アルミ合金製で、外径がφ250mm、内径が194mm。
さすがの日本製、旋回させても、しっかりとした剛性感があります。
＃粗悪なちゅーこく製なんて、いっさい使わないぞ！と。0xF9D1
さらに、このモデルには、隣接するボールベアリング間に静音材を入れてあるため、動作時の「ゴリゴリ」音が、通常のものより抑えられています。
美術館や高級ホテルなど、静かさが求められるところに使われているようです。
実は、7年3ヶ月ほど前に、教育用アームロボット、「WidowX Robot Arm Kit」（1,499.95ドル）を購入していました。
その目的は、ロボットアームの台座にある、旋回ベアリングを入手するためでした。
＃もちろん、それだけではありませんが。
画像左側は、キット付属の旋回ベアリング（19.95ドル）で、外径はφ140mm。
当初は、このφ140mmのものを使う予定でしたが、設計を見直し、モデルサイズぎりぎりの、φ250mmのものを使うことにしました。
これにより、砲塔の“頭でっかち”状態を回避し、旋回時の安定性や剛性感を、より高めることができます。
＃18万円近くも出して、けっきょく使わないという・・・。0xF9C8

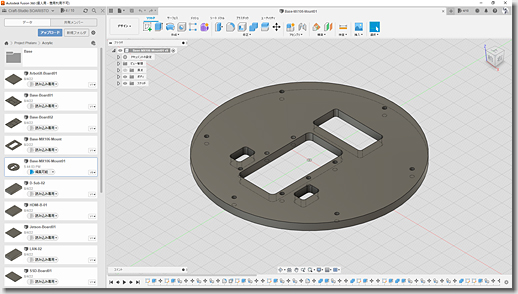

まずは、砲塔を旋回させるサーボモータを取り付ける、センタープレートです。

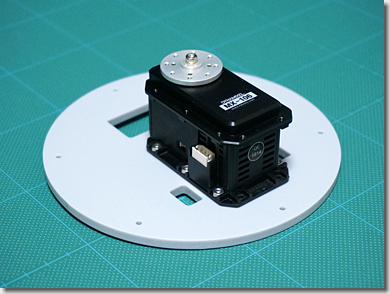

切り出したセンタープレートに、サーボモータを取り付けたところ。
サーボモータは、Dynamixelの「Robot Actuator」シリーズを用います。
当初は、「MX-64T」というモデルを使う予定でしたが、設計を見直し、上位モデルの「MX-106T」を使うことにしました。
「MX-64T」の軸トルクは、定格で6.0[Nm]もあり、これでも十分なパワーですが、「MX-106T」は、さらのその上の、8.4[Nm]ものパワーを持っています。
砲塔の剛性を高めることにより、かなりの重量となると想定されることから、台座を滑らかに旋回させるため、同社のボックスタイプのサーボモータの中では、最強のモデルに選択し直しました。
＃その分、お値段も、327.90ドル（MX-64T）から、539.90ドル（MX-106T）へと、最強になっていますが。0xF9FC
また、Snapmaker 2.0 A350は、かなりの成型精度を持っていますが、組み立て時の誤差を考慮し、旋回台座の軸中心を合わせるため、センタープレートの取付位置を、微妙に調整できるよう設計してあります。

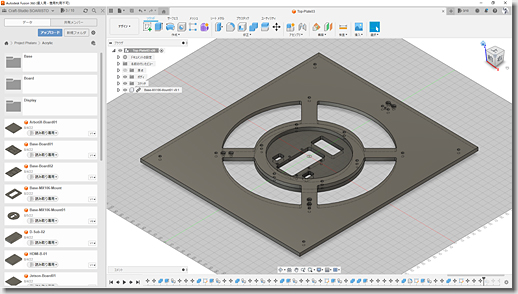

つづいて、基台のトッププレートです。

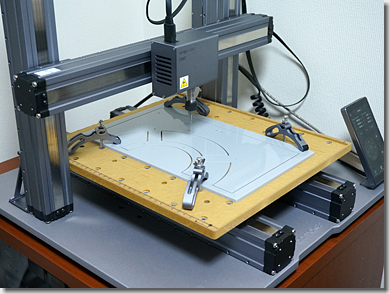

5mm厚のアクリル板を、切り出します。

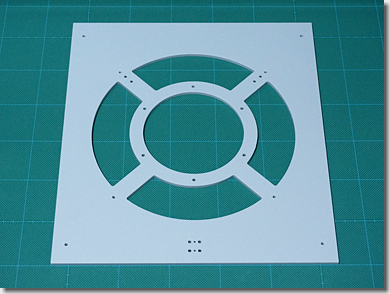

切り出されたトッププレート。

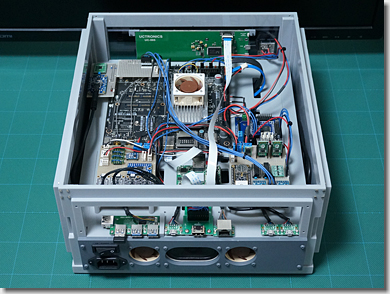

各種インタフェースの搭載が完了した基台です。
いったん、大方のパーツを取り外します。

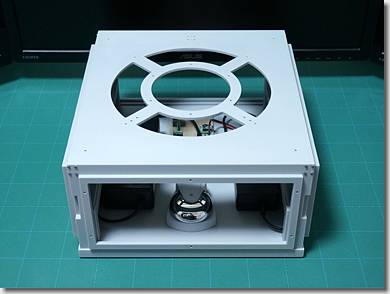

トッププレートを組み付け、ジクロロメタン（アクリル樹脂用の接着剤）を使って溶着します。

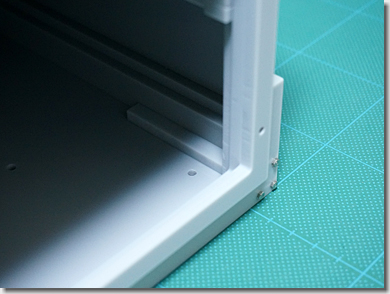

トッププレートには、かなりの荷重が掛かると想定されることから、支持するパーツを、四隅に入れておきました。
これにより、トッププレートとサイドプレート（のフレーム部）が、がっちり固定できました。

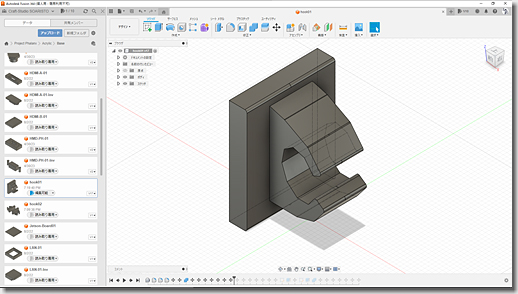

ディテールアップのための小物を削り出します。

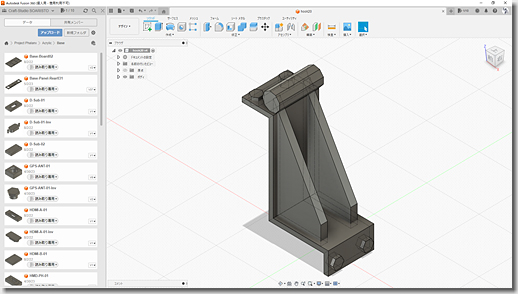

こちらは、かなり細かいパーツです。
（つづく）
