台風12号が、時々刻々と近付いて来ているところですが、

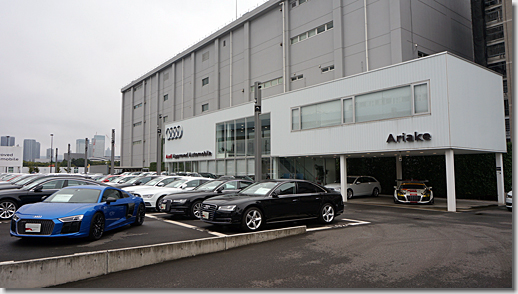

　風雨の間隙を突いて、ここ、Audi有明さんに来ております。

＃普段なら、雨が降りそうであれば、クルマは乗らないことにしているのですが・・・。0xF9C7

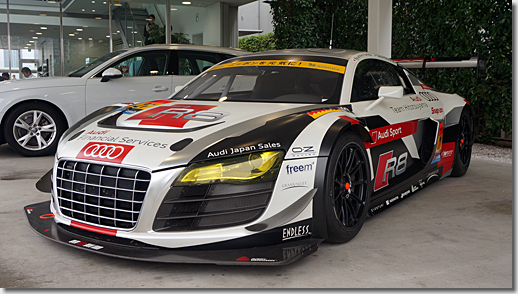

　今日は、Super GTのGT300クラスで活躍されている「富田竜一郎」選手のトークセッションと、同選手がドライブする「Audi R8 LMS Ultra」の展示があったため、覚悟を決めて乗り出しました。

＃セールスさんから、「限定5組10名様」とかいうご案内もあったため。

　またも、だいぶ間が空いてしまいましたが、前回の続きです。

　ドライブレコーダー（DataSystem DVR3000）を2台接続することから、必要十分な電源容量を確保できるよう、回路を見直すことにします。

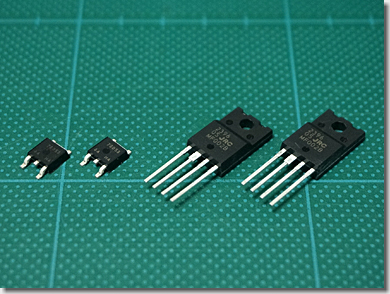

　画像左側は、新日本無線の定電圧レギュレータ、「NJM7805SDL1」（30円/個）です。

　TO-252-3という小さなパッケージにも関わらず、出力電流は1.5Aまで取り出すことができます。

　画像右側は、同じく新日本無線の「NJM2396F05」（70円/個）です。

　TO-220F-4というパッケージで、一般的なTO-220（TO-220F-3）に、4本目の足が出ています。この4本目の足で、電源出力をON/OFFすることができます。（Hレベル（2.0V以上）またはオープンで、出力ON）

　こちらも、出力電流を1.5Aまで取り出すことができます。

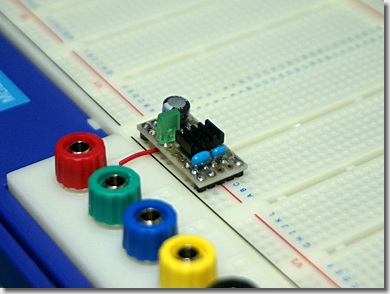

　NJM7805SDL1を使って、電源回路を作ってみました。

　ブレッドボード用に、26mm×13mmと、コンパクトなサイズにしています。

　出力電流は1.5Aまで取れますが、放熱が厳しいため、PICなどの制御回路用の電源として使います。
（一応、パッケージは基板に直付けして、ヒートシンクを背負わせていますが）
