ワイヤレスマイク用ミキシングコンソールの製作

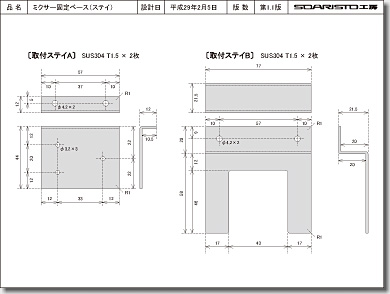

　サクッと図面を起こし、

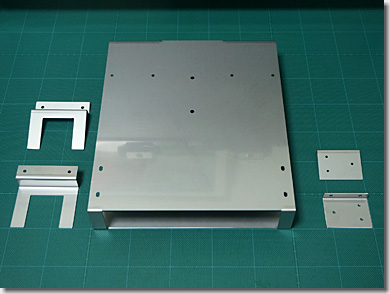

　いつもの金属加工屋さんに、レーザー加工してもらいました。

　1.5mm厚のステンレス板（SUS304）が、寸分の狂いなく加工されていいます。

　最終的には、マットブラックに塗装しようかと思いますが、まずはこのまま組み立ててみることにします。

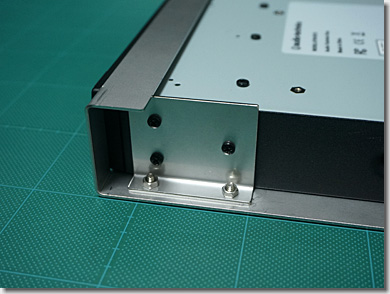

　ワイヤレスシステムのレシーバー本体（ATW-RC13J）は、「取付ステーA」により、コンソールの前面に固定されます。

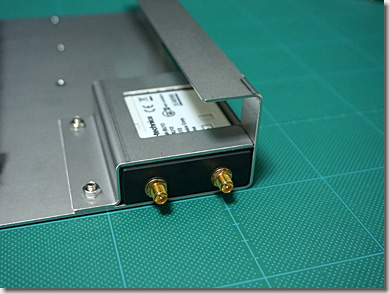

　レシーバーユニット（ATW-RU13J）は、「取付ステーB」により、コンソールの側面後方に固定されます。

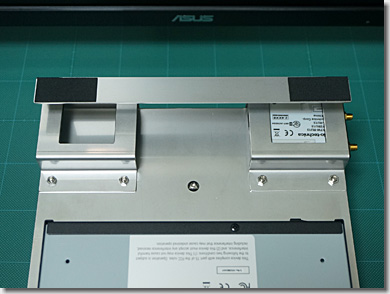

　レシーバーユニットは、レシーバー本体に対し、最大2台まで増設できるようになっています。

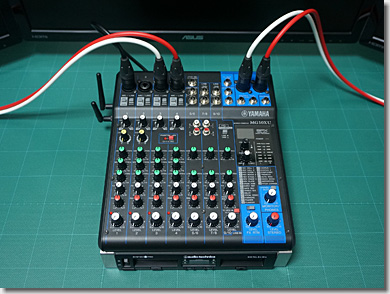

　組み立て、完成。

　シールドケーブル等を接続したところです。

　コンソールの左脇から出ているのは、ワイヤレスシステムのダイポールアンテナです。

　ミクサー（ミキサー）の直下に、無線機器（2.4GHz帯）がくるのが、ちょっとなんですが、まぁ、現地のデスクやテーブル上に気軽に置けるよう、コンパクトにまとめることができたので、良しとします。0xF9C6
