超弩級ひかり化計画(2) - 取付ステー設計

　前回の続きです。

　フロント左右のサイドグリルの切削加工に続いて、HIDフォグランプを固定するための「取付ステー」を、設計・製作します。

　その前に、いきなり余談です。

　その昔、信号待ちの最前列で、ア○みたいに上向きにフォグランプを取り付けていて、やたらと眩しい対向車に出くわすことが、よくありました。

＃たいていは、シャバ僧上がりのヤ○キー車両か、昔はツッパッてたけど今は抑圧されているファミリー車両（とーぜん、かあちゃんは元ス○バン）などに多いようです。0xF9D1

　これらの御仁は、文字どおり“取って付けた”ようにフォグランプを取り付けているため、エンジンの振動に伴って、フォグランプの光軸がぐらぐらグラ付いていることが、よくありました。

＃小排気量でシリンダ数も少ないため、エンジンとしてのバランスが悪く、アイドリング時の振動が大きい、というのも事由の一つかと。

　この“グラ付き”の原因は、言わずもがなですが、車体の剛性の高い部分に、剛性の高い部品で、しっかり固定されていないことに因るものです。

　せっかくType 997にHIDフォグランプを取り付けたのに、光軸がグラ付いていたのでは、なんとも情けない状態で、そこらのヤ○キー車両と一緒になってしまいます。ここは少し工夫して、確実に固定することにします。

　Toyota ARISTO（JZS161）やBMW 530i（E60）では、フロントバンパーの裏側を切削加工して、取付ステーをバンパー内部の「リインフォースメント」に、ボルトで固定するようにしていました。

　Porsche 911（Type 997 Phase 2）でも同じようにしようと考えたのですが、フロントバンパー左右の回り込みが予想以上にきつく、取付ステーをリインフォースメントまで届かせるためには、かなりの大工事が必要であることが分かりました。
（Type 997の場合は、左右のラジエーターコアにフレッシュエアを導くための「インテーク」があり、このインテークに穴を開けるという、大掛かりな加工が必要となります）

　「はてさて、どうしたものか」と頭を悩ませていたところ、前述のサイドグリルの外周に、かなりの剛性があることが分かりました。
（実物を確認したところ、サイドグリルの外周部（フレーム）は、多数の嵌合でフロントバンパーにがっちり固定されていました。これであれば、ランプユニットの重量を、フレーム全体で支えることができそうです）

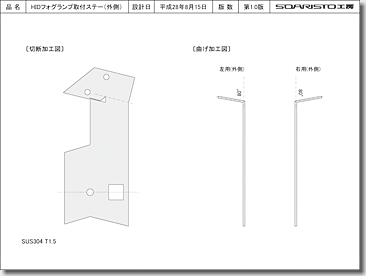

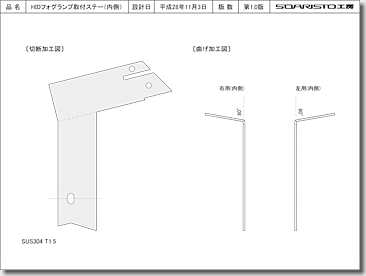

　そこで、このサイドグリルの剛性を活かして、ランプユニットをがっちり固定するための「取付ステー」を作ることにしました。

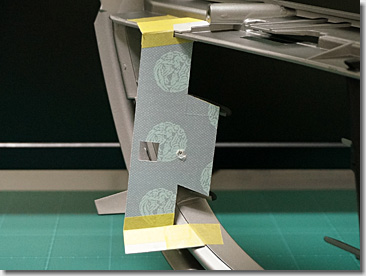

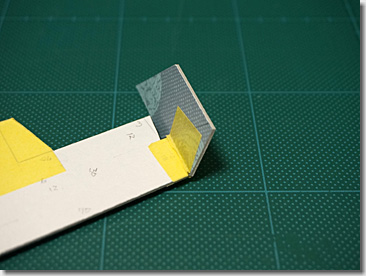

　まずは、ボール紙（厚さ1mm程度のしっかりしたもの）を使って、現物合わせで「型紙」を作ります。

＃和菓子の入っていた重厚な箱がちょうど良かったので、それを使っています。
