前回までの検証により、
- 画像をフーリエ変換し、振幅で正規化した後、逆フーリエ変換すると、位相情報を表す画像（位相画像）を得ることができる。
- 2つの画像の位相情報の畳み込み（合成積）を取り、振幅で正規化した後、逆フーリエ変換すると、2つの画像の間のシフト量（X方向, Y方向）を得ることができる。
（これを、「位相限定相関法」という） - 実座標を対数極座標に変換すると、実座標における回転方向の動きを、対数極座標における縦方向の動きとして表すことができる。
ということが分かりました。
これらを組み合わせて、2つの画像の間の回転方向のズレ（画像のロール角）を推定してみることにします。
「回転不変位相限定相関法」（RIPOC; Rotation Invariant Phase Only Correlation Method）です。
回転不変位相限定相関法の処理手順は、以下のようになります。
まずは、原画像（1920×1080）から、評価用の画像を作ります。
青枠のところを切り出し、画像Aとします。さらに、X方向に29.5, Y方向に14.5シフトし、反時計回りに19.0°回転させて赤枠のところで切り出し、画像Bとします。
2つの画像の間のシフト量およびロール角は、リサイズ後の画素に換算すると、
X: 19.796[pixel]Y: 9.730[pixel]θ: 19.0[degree]
となります。
ここで、「比較される側の画像」を画像A、「比較する側の画像」を画像Bとします。

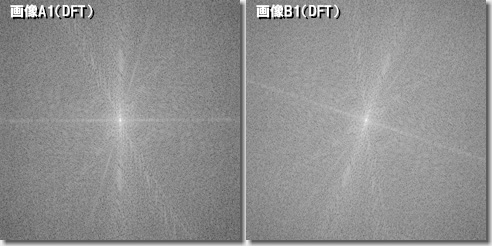

2つの画像を離散フーリエ変換（DFT）すると、それぞれ以下のようになります。

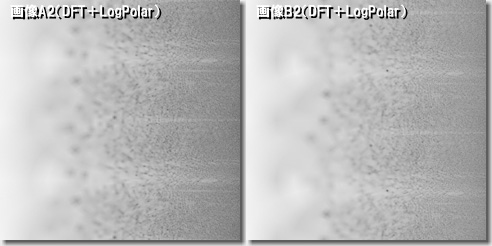

このDFT画像を対数極座標（Log-Polar）に変換すると、それぞれ以下のようになります。
この2つの画像の間のシフト量を、位相限定相関法により得ます。（Pass1）
このシフト量（x, y）を、ロール角（θ）とスケール（ρ）に換算し、「比較する側の画像」を補正します。（画像B3）
さらに、補正した「比較する側の画像」と「比較される側の画像」の間のシフト量を、位相限定相関法により得ます。（Pass2）
このシフト量（x', y'）により、「比較する側の画像」をさらに補正します。（画像B4）
いががでしょうか。

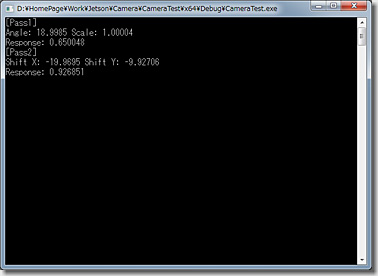

実行結果です。
X: 19.9695[pixel]Y: 9.92706[pixel]θ: 18.9985[degree]
怖いくらいピタリと一致しています。その誤差は、以前の検証と同じ、±0.20[pixel]程度です。
（プログラムを書いている自分でも、驚いてしまうくらいです）
Pass2におけるピーク値（最大値：1.0）は、0.926851となっていることから、「かなり似ているよ」といわれています。
＃すばらしい！0xF9CF
〔関連情報〕
・【OpenCV】対数極座標画像の生成
・【OpenCV】位相限定相関法による画像マッチング(3)
・【OpenCV】位相限定相関法による画像マッチング(2)
・【OpenCV】位相限定相関法による画像マッチング(1)
・【OpenCV】ステレオカメラからの画像入力(1)
・【OpenCV】位相画像の生成
・【OpenCV】広角レンズの歪み補正
