これまで、位相画像の生成や、位相限定相関法（POC; Phase Only Correlation Method）の実装などを、シコシコとやってきた訳ですが・・・。
なんとっ！ OpenCVの関数として、位相限定相関法が提供されていることが分かりました。
＃もっと早く気づけば良かった。0xF9D3
（まぁ、原理が分かっただけでも良しとしましょう）
位相限定相関法の関数（phaseCorrelate()）を含むソースファイルは、以下のフォルダに格納されています。
\opencv-2.4.10\sources\modules\imgproc\src\phasecorr.cpp
関数phaseCorrelate()自体の解説は、こちら。
評価用の画像の原画像（1920×1080）です。
前回同様、青枠から赤枠へのシフト量を推定します。
プログラムです。（PhaseOnlyCorrelation.cpp）
関数phaseCorrelate()は、2つのグレースケール画像と、窓関数の配列を与えると、X方向およびY方向の「シフト量」と、5×5のマトリクスの重心における「ピーク値」を返します。
（ピーク値はオプション）
窓関数は、サンプルに準じて、ハニング窓（hanning window）を使っています。
実行結果です。

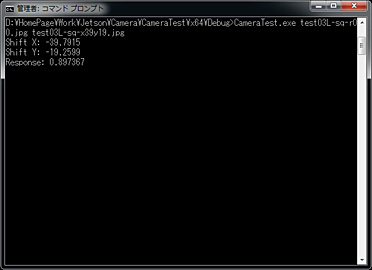

X: -39.7915[pixel]Y: -19.2599[pixel]
前回の自作の関数では、整数値までしか推定できませんでしたが、関数phaseCorrelate()では、サブピクセルまで（小数点以下まで）推定できています。
実際のシフト量は、X: 39.5910, Y: 19.4600ですから、X方向, Y方向とも、±0.20[pixel]程度の誤差で推定できています。
＃すばらしい！0xF9CB
推定精度の高さと、関数の組み込みの簡単さに気を良くして、つぎの実験にいってみます。
上記の検証に用いた2つの画像は、同一の画像から切り出したものであり、外部からの撹乱などの影響のない、いわば“きれいな”画像でした。
それでは、実際の画像ではどうでしょうか。
＃やっとここまで辿り着きましたが、いまの研究“ビジョン”からすると、まだ富士山二合目ぐらいかと。0xF9C7
まずは、評価用の画像を作ります。
カメラ左側の画像のうち、右から1/4を切り出します。（480×1080）
上記同様、カメラ右側の画像のうち、左から1/4を切り出します。
2つの画像の位相限定相関の実行結果です。

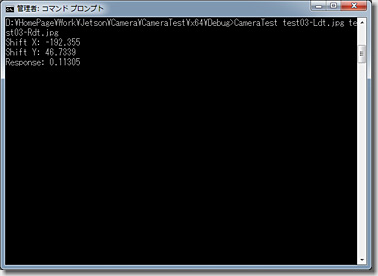

X: -192.355[pixel]Y: 46.7339[pixel]
ピーク値（最大値：1.0）は、0.11305となっていることから、「あまり似てないよ」といわれています。
（クリックで拡大）
シフト量の推定値を元に、2つの画像をマージした画像です。
＃なんとなく、合っているようで合っていない感じ？0xF9C7
画像の撮影時は、カメラ（αNEX-5R）を三脚の雲台に固定し、そのまま左右にパンしたはずなのですが、けっこう上下にズレています。
とはいえ、だいぶイメージに近づいてきました。
