　Arduinoは、「シールド」と呼ばれる拡張基板を接続し、外部とのインタフェースを取りますが、複数のシールドを連接すると、使用している信号線が重複してしまうことがあります。

　今後接続を予定しているシールドの回路図を眺め、重複している信号線がないかどうかのチェックをしていたところ、思わぬところに伏兵が・・・。0xF9FC

　シールド側ではなく、本体側でした。

　SparkFunさんのMega Proには、動作電圧が5Vと3.3Vの、2つのバージョンがあります。（3.3V版は、本家の「Arduino Mega 2560」にはありません）

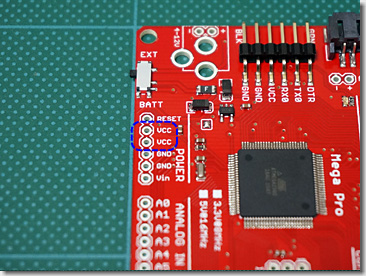

　5V版・3.3V版とも、“Arduino Mega 2560互換”とされていますが、両者は基板を共用しているためか、本来は別々の電圧が印可されるべき電源線が、共通の電源線として接続されてしまっています。

　本家のArduinoに従うのであれば、画像上側のVccには3.3V、画像下側のVccには5Vが供給されていなければなりません。

　これに気付かずにシールドを連接していたら、3.3V系の回路が破壊されてしまうところでした。（あぶないアブナイ）

＃ここは素直に、本家のArduino Mega 2560にするべきだったか・・・。

　と、いまさらいっても仕方がないので、例によって基板を改造することにしました。

　Mega Proの回路は公開されているので、Eagleで書かれた回路図とプリントパターン図を、矯めつ眇めつ見比べて、考えました。

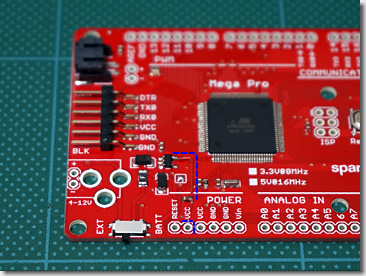

　連接しているVccの間のパターンをカットしただけではダメで、左側のVccからコンデンサに向かっているパターンをカットします。

　しかし、これだとATmega2560への電源線が切れてしまうため、コンデンサとレギュレータとの間を配線します。

　米粒のようなチップ素子の足に、φ0.26mmのワイヤをハンダ付けするという、とんでもなく細かい作業になりました。

＃「バラストの改造」などで前例はあるものの、最近は老眼が進んできたためか、細かな作業はかなりツラくなってきました・・・。0xF999

　最後にテスターを当てて、左側のVcc（3.3V）が、電気的に確実に分離されているか、確認しておきます。

　ということで、無事に5V系と3.3V系を分離することができました。

　なお、Mega Proは、買ってきたままの状態では、ピンソケットがハンダ付けされていません。

　本家のArduinoのように、“普通の長さ”のピンソケットを使ってもよいのですが、せっかくなので、ちょっと「天の邪鬼」してみることにしました。0xF9F8

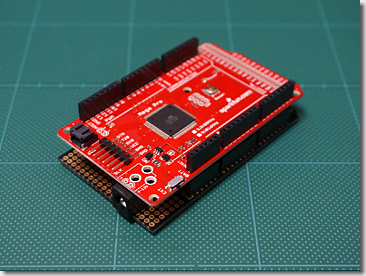

　他のシールドと同じように、Arduino本体にも、“足の長いピンソケット”を使ってみました。これにより、このままブレッドボードに刺して回路を組むことができます。

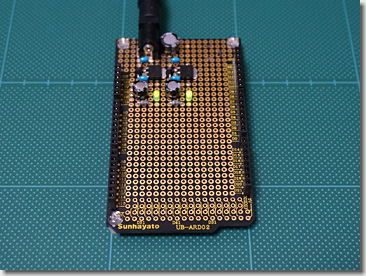

　下段の黒いシールドは、サンハヤトさんのArduino Mega用のユニバーサル基板（UB-ARD02）を改造して使っています。

　基板上には、5V系と3.3V系の電源回路を組んであります。

　低損失タイプの三端子レギュレータ（TA48M05FとTA48M033F）を使い、各電圧で最大500mAまで供給することができます。
（入力は、自動車のバッテリー電圧である12Vを想定）

　ということで、まずは準備完了。0xF9C6
