　水冷ブロックが届いたので、さっそく組み込むことにします。

　まずは、マザーボード用の水冷ブロックから取り付けます。インストレーションマニュアル（英語版）に基づいて、純正のヒートシンクを取り外します。

　これが、不具合のあったチップセット（サウスブリッジ）です。

　これは、CPU周りのMOS FETです。全部で10数個あります。

　純正のヒートシンクを外した後に、サーマルパッド（熱伝導シート）のカスが残っている場合があるので、綿棒を使って丹念に脱脂しておきます。

　マザーボード用の水冷ブロックと、CPU用の水冷ブロックを組み込んだところです。

　CPU用の水冷ブロックは、IN側とOUT側が決まっているので、チューブを接続する方向を考えて、天地逆方向に取り付けてあります。

　これを機に、メインメモリを買い増しておきました。4GBのデュアルチャンネルの「DOMINATOR GT CMT4GX3M2A2133C9」が2セットで、計8GBとなっています。

　Windows 7（32bit版）では、4GBまでしか扱えませんが、残りの4GBは、RAMディスクとして使うことにします。SSDとの相乗効果で、“爆速”間違いなしです。0xF9F8

　DOMINATOR GTには、剣山状のヒートスプレッダが付いていますが、水冷ブロックを取り付ける際には、これを外します。
（比較のため、一番奥のメインメモリには、ヒートスプレッダを付けたままにしてあります）

　なお、インストレーションマニュアルには、「サーマルコンパウンド（熱伝導グリス）を、メインメモリの上端部に塗るように」と書かれています。

　しかし、メインメモリの上端部には微妙に段差が付いており、しかも4本もあることから、このまま水冷ブロックを載せても、きちんと接触しない可能性があります。

　そこで、サーマルコンパウンドを塗るのではなく、サーマルパッドを貼って取り付けることにしました。

　マザーボード用、CPU用、メインメモリ用の水冷ブロックを組み込んだところです。

　LED照明付きのROGのロゴは、純正のヒートシンクから取り外して移植してあります。

　水冷ブロックを組み込んだマザーボード全体です。

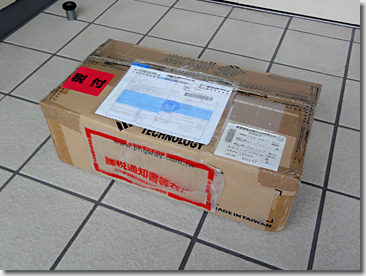

　なにやら、また届きました。

　今度は、中欧のスロヴェニア共和国からです。

　「EK Water Blocks」という、水冷パーツを作っているメーカーから、水冷ブロックを個人輸入しました。

＃当初は「Koolance」で統一しようとしていたのですが、訳あって変更しました。

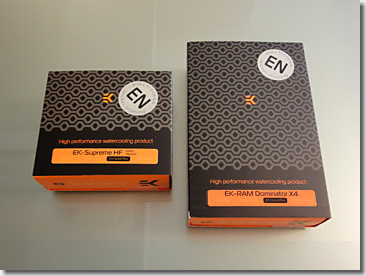

　左側は、CPU用の水冷ブロック、「EK-Supreme HF - EN (Nickel) 」（67.49ユーロ）、右側は、メモリ用の水冷ブロック、「EK-RAM Dominator X4 - EN (Nickel) 」（41.95ユーロ）です。

　メモリ用の水冷ブロックは、一般的なメモリに合う訳ではなく、Corsairの「DOMINATOR」シリーズ専用となっています。
（「DOMINATOR GT CMT4GX3M2A2133C9」を買っておいて良かったです）

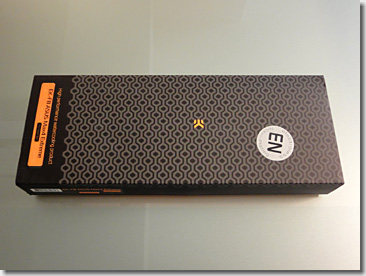

　つづいて、マザーボード用の水冷ブロック、「EK-FB ASUS Max4 Extreme - EN (Nickel)」（107.95ユーロ）です。

　2つのチップセット（ノースブリッジ/サウスブリッジ）のみならず、CPU周りのMOS FETをも冷却できる、フルカバータイプとなっています。

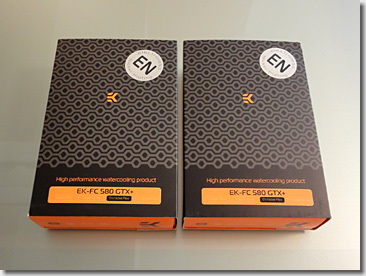

　こちらは、グラフィックボード用の水冷ブロック、「EK-FC580 GTX+ - EN (Nickel) 」（90.95ユーロ×2）です。

　「ENGTX580/2DI/1536MD5」×2の“ツインターボ仕様”としているため、2セット購入しています。

　今回購入した水冷ブロックには、いずれも「EN」のマークが入っています。これは、耐食・耐磨耗性に優れた「無電解ニッケルメッキ」が施されたもので、EK Water Blocksの水冷ブロックの中でも、上級バージョンにあたるものです。
