Cooling Master? -- Install the Water Block (1) --

　水冷ブロックが届いたので、さっそく組み込むことにします。

　まずは、マザーボード用の水冷ブロックから取り付けます。インストレーションマニュアル（英語版）に基づいて、純正のヒートシンクを取り外します。

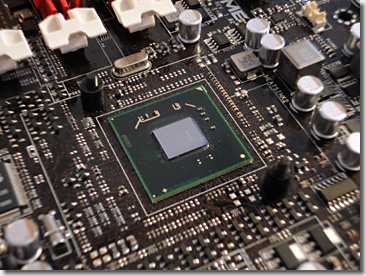

　これが、不具合のあったチップセット（サウスブリッジ）です。

　これは、CPU周りのMOS FETです。全部で10数個あります。

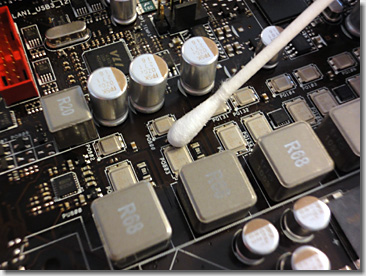

　純正のヒートシンクを外した後に、サーマルパッド（熱伝導シート）のカスが残っている場合があるので、綿棒を使って丹念に脱脂しておきます。

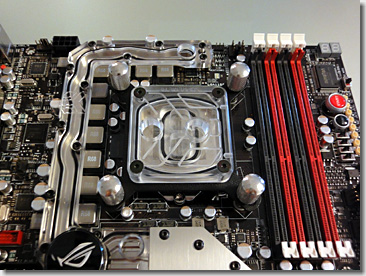

　マザーボード用の水冷ブロックと、CPU用の水冷ブロックを組み込んだところです。

　CPU用の水冷ブロックは、IN側とOUT側が決まっているので、チューブを接続する方向を考えて、天地逆方向に取り付けてあります。

　これを機に、メインメモリを買い増しておきました。4GBのデュアルチャンネルの「DOMINATOR GT CMT4GX3M2A2133C9」が2セットで、計8GBとなっています。

　Windows 7（32bit版）では、4GBまでしか扱えませんが、残りの4GBは、RAMディスクとして使うことにします。SSDとの相乗効果で、“爆速”間違いなしです。0xF9F8

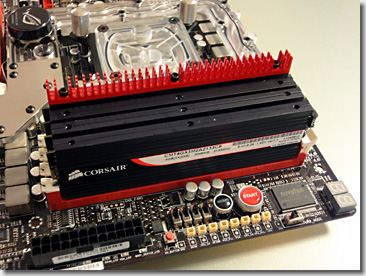

　DOMINATOR GTには、剣山状のヒートスプレッダが付いていますが、水冷ブロックを取り付ける際には、これを外します。
（比較のため、一番奥のメインメモリには、ヒートスプレッダを付けたままにしてあります）

　なお、インストレーションマニュアルには、「サーマルコンパウンド（熱伝導グリス）を、メインメモリの上端部に塗るように」と書かれています。

　しかし、メインメモリの上端部には微妙に段差が付いており、しかも4本もあることから、このまま水冷ブロックを載せても、きちんと接触しない可能性があります。

　そこで、サーマルコンパウンドを塗るのではなく、サーマルパッドを貼って取り付けることにしました。

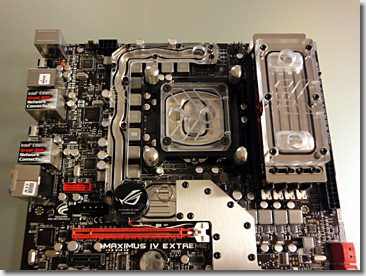

　マザーボード用、CPU用、メインメモリ用の水冷ブロックを組み込んだところです。

　LED照明付きのROGのロゴは、純正のヒートシンクから取り外して移植してあります。

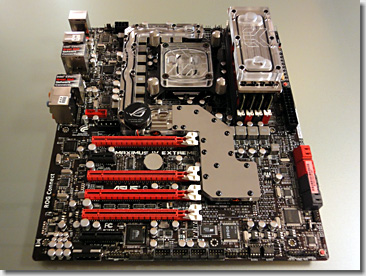

　水冷ブロックを組み込んだマザーボード全体です。
