前回の続きです。
とりあえず、分解しときます。
（またも、不稼働率が・・・）0xF9C7

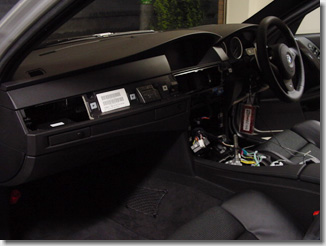

センターコンソール、ばらばらの図↑。
あっさり書いてますが、“割と”難易度は高いです。
（というか、何でこんなに嵌合が硬いんだ、ドイツ車は？）0xF9C8

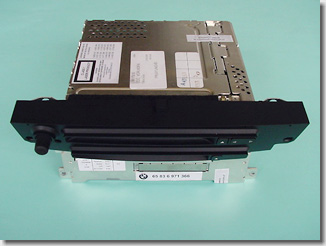

摘出された、「CCC/M-ASK」（N38a）ユニット↑。
（Car Communication Computer/Audio System Controller）

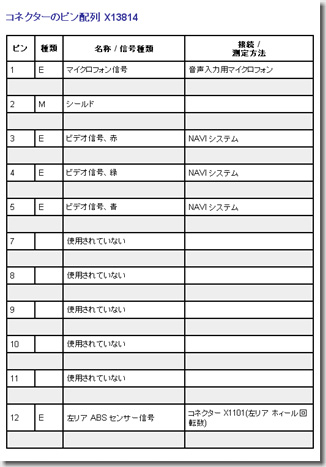

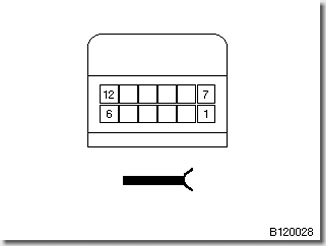

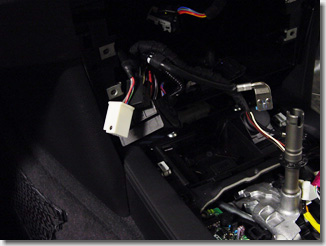

ということで、X13812（16ピン黒コネクタ）、X13814（12ピン白コネクタ）をチェック↑。
むむむ、むむむむっ。
（クリックで拡大）

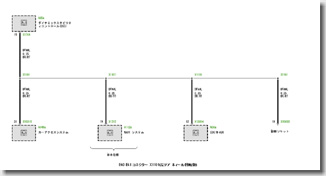

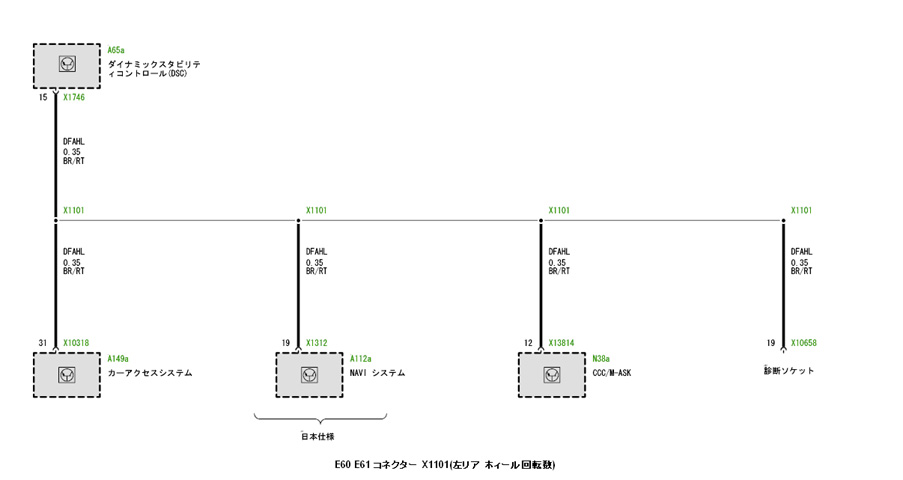

WDSに依れば、X13814の12番ピンに、DFAHL（茶-赤）（左リアABSセンサー信号）が繋がっているはずなのに、なぜか配線が来ていない。
（ということは、リヤのX1312か・・・）
とりあえず、サウンドシャキット用の信号はすべて分かったので、良しとしよう。
